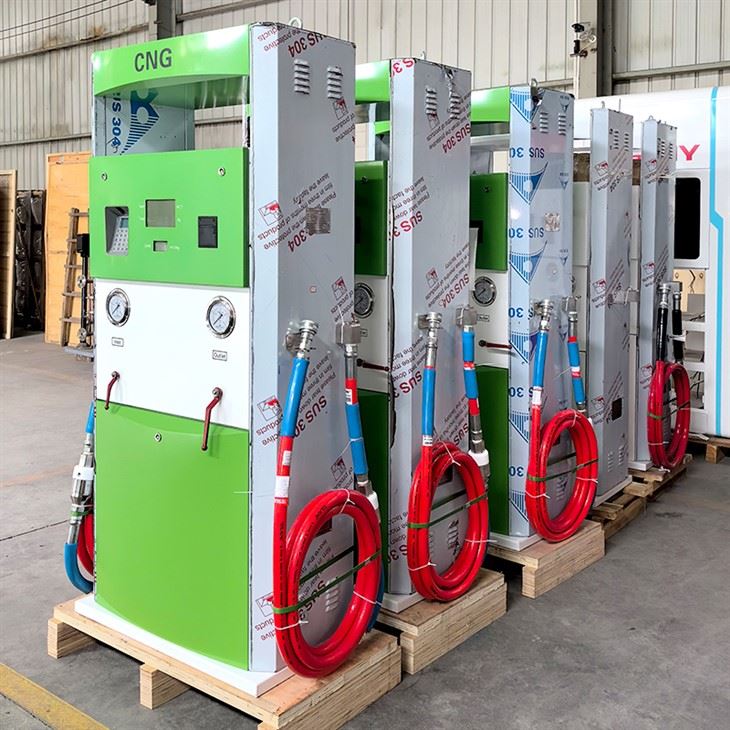

CNG Dolum Noktası

CNG dolum kolonunun temel çalışma prensibi, ölçüm ve güvenlik kontrolünü tamamlarken yüksek-basınçlı CNG'yi dolum istasyonundan tanker kamyonuna basınç farkıyla taşımaktır. Spesifik süreç aşağıdaki gibidir:

1. Gaz Kaynağı Bağlantısı ve Basınç Eşleştirme

Doldurma sütunu, yüksek-basınçlı boru hatları aracılığıyla sahadaki CNG depolama silindiri deposuna veya kompresöre-bağlanır. Gelen CNG'nin basıncı genellikle 20-25MPa'dır. Ekipman ilk önce tankerin mevcut basıncını algılar ve bunu yerleşik valfler aracılığıyla ayarlayarak sabit bir basınç farkı oluşturur, bu da gaz nakliyesi için güç sağlar.

2. Doldurma İşlemi ve Akış Ölçümü

Basınç farkı oluştuktan sonra, yüksek-basınçlı CNG, yabancı maddeleri uzaklaştırmak için bir filtre cihazından geçer ve ardından çekirdek ölçüm modülüne girer. Ölçüm modülü, gaz akışı, basınç ve sıcaklık hakkında gerçek-zamanlı veriler toplamak için yüksek-hassasiyetli bir akış ölçer (Coriolis akış ölçer gibi) kullanır ve ticari anlaşmanın doğruluğunu sağlamak için bunu standart bir hacme dönüştürür. Ölçümden sonra gaz, bir doldurma hortumu ve hızlı bağlantı yoluyla CNG tankerinin depolama silindirine enjekte edilir.

3. Güvenlik Kontrolü ve Otomatik Kapatma

Doldurma işlemi sırasında güvenlik koruma sistemi basınç, sıcaklık ve sızıntı koşullarını izler. Tanker basıncı önceden belirlenmiş bir değere ulaştığında (genellikle gaz kaynağı basıncıyla tutarlıdır) veya bir anormallik (aşırı basınç veya sızıntı gibi) tespit edildiğinde, ekipman otomatik olarak doldurma vanasını kapatacak ve gaz beslemesini durduracaktır. Bazı üst düzey modellerde-dolum güvenliğini sağlamak için taşma önleme, geri akışı önleme ve acil kapatma gibi birden fazla koruma işlevi de bulunur.

4. Ölçüm Uzlaştırması ve Veri Kaydı

Doldurma tamamlandıktan sonra ekipman, ölçüm modülü tarafından toplanan verilere göre dolum hacmini ve miktarını (eğer ödeme söz konusuysa) otomatik olarak hesaplar ve basılı bir makbuz oluşturur. Aynı zamanda dolum süresi, basınç ve akış gibi parametreleri kaydederek daha sonraki sorgulama ve yönetimi kolaylaştırır.
